Jak działa hamulec tarczowy? Kompleksowy przewodnik po budowie, zasadzie działania i serwisie

* Hamulec tarczowy działa na zasadzie zamiany energii kinetycznej (ruchu) na energię cieplną poprzez tarcie.
* Jego kluczowe elementy to: tarcza hamulcowa, zacisk z tłoczkami oraz klocki hamulcowe.
* Większość nowoczesnych hamulców tarczowych to układy hydrauliczne, gdzie siła jest przenoszona przez nieściśliwy płyn hamulcowy.
* Istnieją również hamulce mechaniczne (głównie w rowerach), które wykorzystują stalową linkę.
* Podstawowe różnice między hamulcami w autach i rowerach sprowadzają się do skali, materiałów i mocy.
* Typowe problemy, jak piszczenie czy słaba siła hamowania, często wynikają ze zużycia, zanieczyszczenia lub zapowietrzenia układu.
* Regularna kontrola stanu klocków, tarcz i poziomu płynu hamulcowego jest kluczowa dla bezpieczeństwa.

Niezależnie od tego, czy prowadzisz samochód, czy jeździsz na rowerze, prawdopodobnie korzystasz z jednego z największych wynalazków w dziedzinie bezpieczeństwa – hamulca tarczowego. To on pozwala w kontrolowany sposób wytracić prędkość i zatrzymać się dokładnie tam, gdzie chcesz. Ale czy kiedykolwiek zastanawiałeś się, co tak naprawdę dzieje się w momencie, gdy naciskasz na pedał hamulca lub pociągasz za klamkę?

• Co to jest hamulec tarczowy?
  To typ układu hamulcowego, w którym elementy cierne (klocki) są dociskane do wirującej wraz z kołem tarczy, powodując jej spowolnienie lub zatrzymanie.
• Jakie są główne elementy hamulca tarczowego?
  Są to: tarcza hamulcowa, zacisk hamulcowy, tłoczki oraz klocki hamulcowe. W układach hydraulicznych dochodzi jeszcze pompa, przewody i płyn hamulcowy.
• Czym się różni hamulec hydrauliczny od mechanicznego?
  Hamulec hydrauliczny przenosi siłę za pomocą płynu pod ciśnieniem, co zapewnia dużą moc i precyzję. Hamulec mechaniczny używa do tego celu stalowej linki, jest prostszy w budowie, ale zazwyczaj mniej skuteczny.
• Dlaczego hamulce tarczowe piszczą?
  Piszczenie to efekt wibracji o wysokiej częstotliwości. Przyczyną może być zużycie klocków, zanieczyszczenie powierzchni ciernych, korozja lub po prostu specyficzna konstrukcja materiału klocków.
• Czy hamulce tarczowe są lepsze od bębnowych?
  W większości zastosowań tak. Oferują lepszą siłę hamowania, większą odporność na przegrzewanie (tzw. fading) i są łatwiejsze w serwisowaniu.
• Jak często wymieniać klocki i tarcze hamulcowe?
  Nie ma jednej reguły. Zużycie zależy od stylu jazdy, rodzaju pojazdu i jakości części. Należy je wymieniać, gdy grubość okładziny ciernej klocka lub grubość tarczy osiągnie minimalną wartość określoną przez producenta.
• Co to znaczy, że hamulec jest „miękki”?
  „Miękki” pedał lub klamka, która wpada zbyt głęboko, zazwyczaj świadczy o zapowietrzeniu układu hydraulicznego lub zużyciu płynu hamulcowego, który wchłonął wodę.

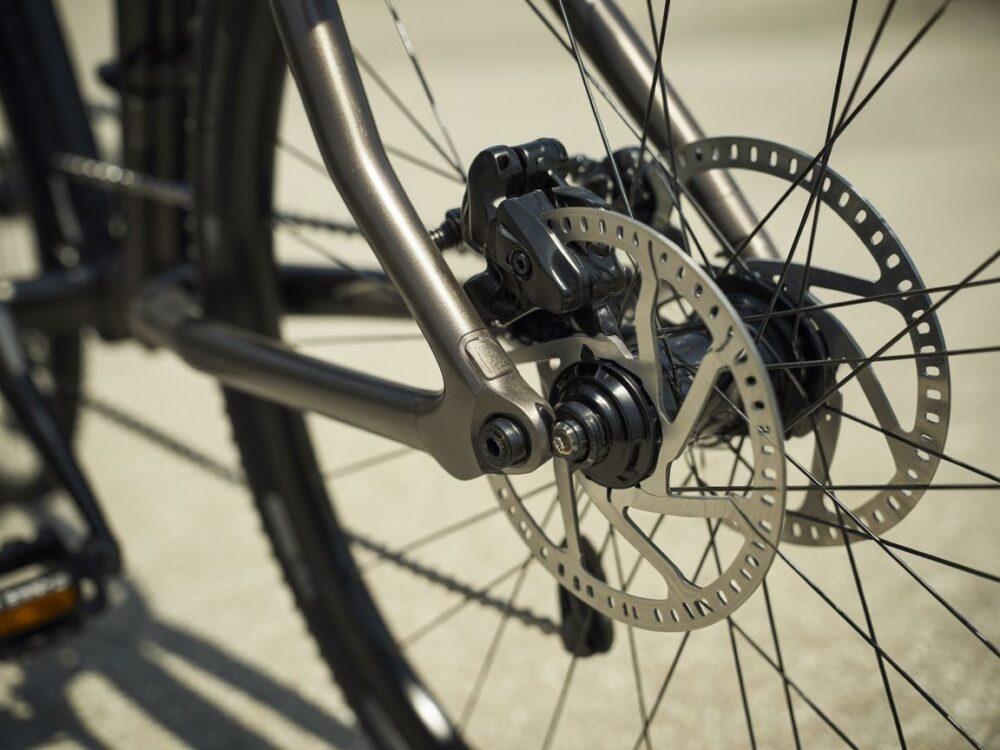

Podstawowa zasada działania: jak siła tarcia zatrzymuje pojazd

Aby zrozumieć, jak działa hamulec tarczowy, wystarczy przypomnieć sobie prostą zasadę fizyki: tarcie generuje ciepło i spowalnia ruch. Wyobraź sobie, że chcesz zatrzymać wirującą tarczę gramofonową. Najprostszym sposobem jest przyłożenie do niej palców. Im mocniej je dociśniesz, tym szybciej tarcza się zatrzyma, a ty poczujesz na opuszkach ciepło.

Hamulec tarczowy działa dokładnie tak samo, ale na znacznie większą skalę. Jego głównym celem jest zamiana ogromnej energii kinetycznej (energii poruszającego się samochodu lub roweru) w energię cieplną. Dzieje się to w momencie, gdy klocki hamulcowe zostają dociśnięte do wirującej tarczy. Powstająca w ten sposób siła tarcia skutecznie spowalnia obrót koła, a w konsekwencji – cały pojazd. Cała wygenerowana energia cieplna musi zostać jak najszybciej rozproszona do otoczenia, aby hamulce nie straciły swojej skuteczności.

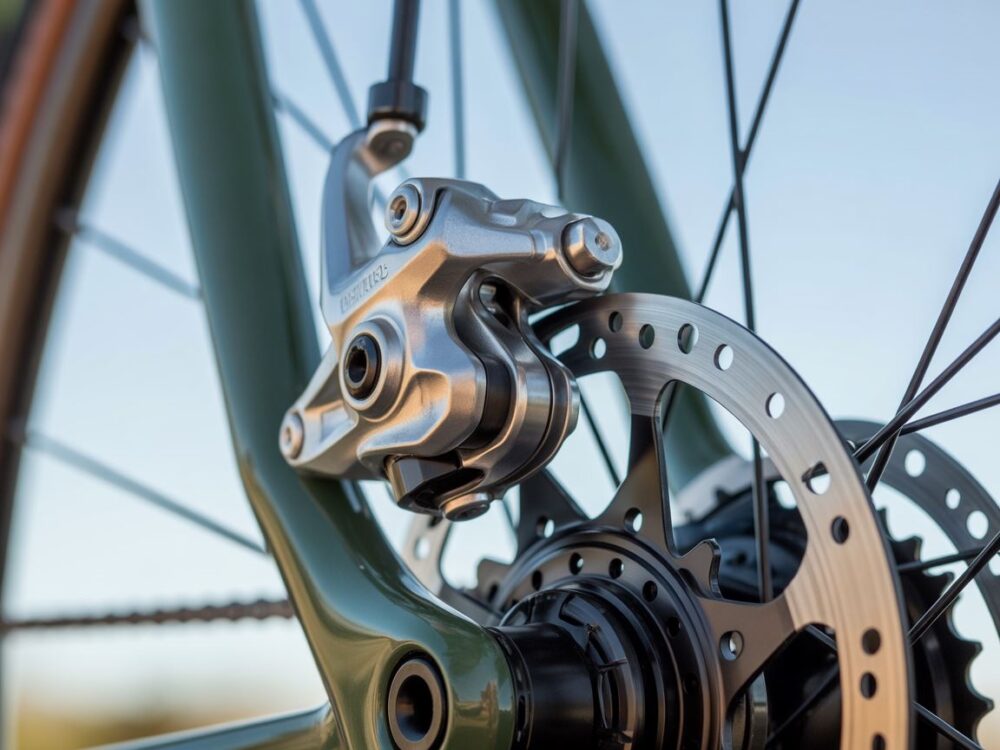

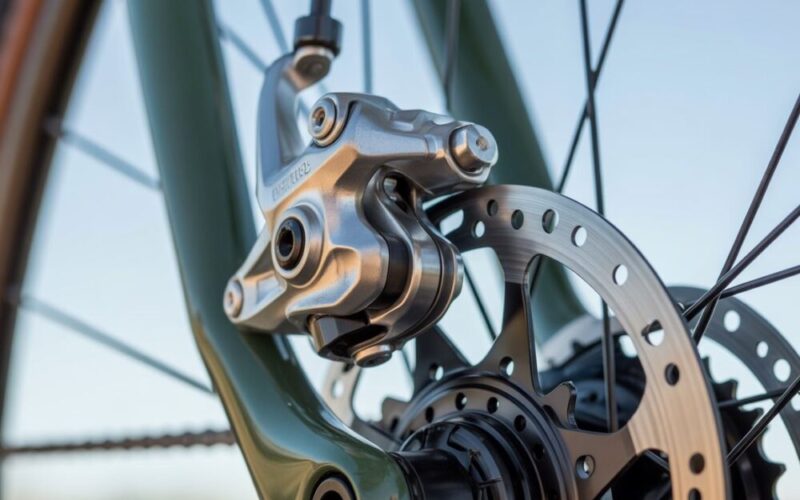

Anatomia hamulca tarczowego: poznaj kluczowe komponenty

Choć zasada działania jest prosta, budowa hamulca tarczowego składa się z kilku precyzyjnie współdziałających elementów. Każdy z nich pełni kluczową rolę w procesie bezpiecznego zatrzymywania.

Tarcza hamulcowa – serce układu

Tarcza hamulcowa to metalowy dysk, najczęściej wykonany z żeliwa lub stali, który jest trwale przymocowany do piasty koła i obraca się razem z nim. To właśnie o jej powierzchnię trą klocki. Tarcza musi być niezwykle wytrzymała na wysokie temperatury, odkształcenia i ścieranie. Jej stan – grubość, gładkość powierzchni i brak pęknięć – ma bezpośredni wpływ na jakość i bezpieczeństwo hamowania.

Zacisk i tłoczki – wykonawcy poleceń

Zacisk hamulcowy można porównać do imadła, które obejmuje krawędź tarczy. W jego wnętrzu znajdują się jeden lub więcej tłoczków hamulcowych. Gdy naciskasz na hamulec, tłoczki wysuwają się z zacisku i z ogromną siłą dociskają klocki hamulcowe do obu stron tarczy.

Wyróżniamy dwa podstawowe typy zacisków:
* Zaciski stałe (nieruchome): Tłoczki znajdują się po obu stronach tarczy. Działają symetrycznie, dociskając oba klocki jednocześnie. Stosowane głównie w pojazdach sportowych i premium.
* Zaciski pływające (przesuwne): Tłoczki znajdują się tylko po jednej stronie tarczy. Gdy tłoczek wypycha wewnętrzny klocek, cały zacisk przesuwa się na specjalnych prowadnicach, dociskając jednocześnie zewnętrzny klocek. Jest to rozwiązanie prostsze, tańsze i najczęściej spotykane w samochodach osobowych.

Klocki hamulcowe – elementy cierne w akcji

Klocki hamulcowe to elementy, które wykonują „brudną robotę”. Składają się z metalowej płytki nośnej, do której przymocowana jest okładzina cierna – specjalna mieszanka materiałów (metali, ceramiki, żywic i innych dodatków) zaprojektowana tak, aby zapewniać wysoki współczynnik tarcia, odporność na temperaturę i cichą pracę. To właśnie ta okładzina zużywa się w trakcie hamowania i wymaga okresowej wymiany.

Układ hydrauliczny – jak płyn przenosi ogromną siłę

Większość współczesnych hamulców tarczowych (zarówno w autach, jak i w lepszych rowerach) opiera się na hydraulice. Zasada działania hamulca hydraulicznego wykorzystuje prawo Pascala, które mówi, że ciśnienie wywierane na zamknięty płyn rozchodzi się w nim równomiernie we wszystkich kierunkach.

Kluczowym elementem jest tutaj płyn hamulcowy – specjalna, praktycznie nieściśliwa ciecz. Gdy naciskasz na pedał hamulca (lub klamkę w rowerze), uruchamiasz tłok w pompie hamulcowej. Wytwarza on wysokie ciśnienie w przewodach hamulcowych, które wypełnione są płynem. Ciśnienie to jest przenoszone bez strat aż do zacisków, gdzie działa na znacznie większą powierzchnię tłoczków. Dzięki temu niewielka siła przyłożona do pedału zostaje zwielokrotniona i zamieniona w potężną siłę dociskającą klocki do tarczy.

Proces hamowania krok po kroku: od pedału do zatrzymania kół

Aby w pełni zwizualizować, jak działa hamulec tarczowy, prześledźmy cały proces od początku do końca:

1. Inicjacja: Kierowca naciska na pedał hamulca (lub rowerzysta na klamkę).
2. Wytworzenie ciśnienia: Ruch pedału/klamki uruchamia pompę hamulcową (w samochodzie wspomaganą przez serwo, które zmniejsza wymaganą siłę). Pompa tłoczy płyn hamulcowy do przewodów, gwałtownie zwiększając ciśnienie w całym układzie.
3. Przeniesienie siły: Ciśnienie płynu rozchodzi się po przewodach hamulcowych i dociera do zacisków przy każdym kole.
4. Zadziałanie tłoczków: Wewnątrz zacisku ciśnienie wypycha tłoczki z cylindrów.
5. Dociśnięcie klocków: Wysuwające się tłoczki napierają na klocki hamulcowe, dociskając je z ogromną siłą do obu stron wirującej tarczy hamulcowej.
6. Wytracanie prędkości: Rozpoczyna się intensywne tarcie między klockami a tarczą. Energia kinetyczna pojazdu jest zamieniana na ciepło, a obroty koła gwałtownie maleją.
7. Zwolnienie hamulca: Gdy kierowca zwalnia pedał, ciśnienie w układzie spada. Uszczelki tłoczków, które pod wpływem ciśnienia lekko się odkształciły, wracają do pierwotnego kształtu, cofając tłoczki o ułamek milimetra. Klocki przestają trzeć o tarczę, a koło może się swobodnie obracać.

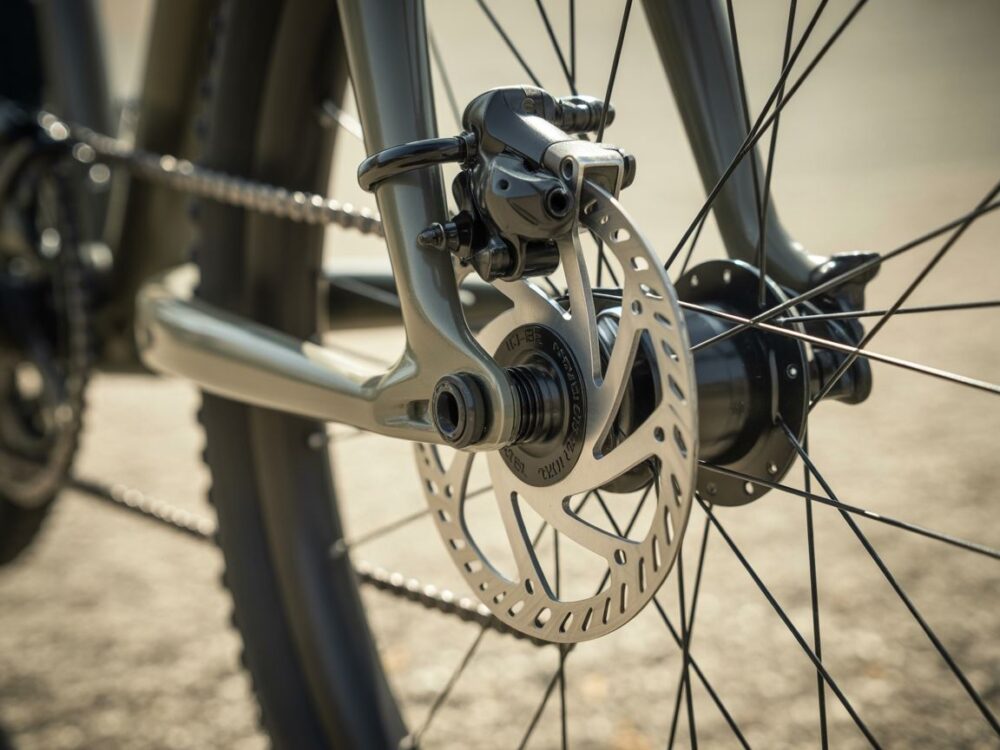

Hamulce w samochodzie i rowerze: kluczowe różnice w budowie

Chociaż ogólna zasada działania jest identyczna, hamulce tarczowe w samochodzie i rowerze różnią się pod wieloma względami, głównie ze względu na skalę sił i mas, z jakimi muszą sobie radzić.

• Skala i masa: Samochodowy układ hamulcowy musi zatrzymać masę przekraczającą często 1,5 tony, rozpędzoną do wysokich prędkości. Hamulce rowerowe radzą sobie z masą rzędu 80-100 kg. Przekłada się to na rozmiar i masę wszystkich komponentów – tarcze w aucie mają średnicę 250-400 mm i są grube, podczas gdy w rowerze to zazwyczaj 140-203 mm i zaledwie ok. 2 mm grubości.
• Materiały: W samochodach dominują ciężkie, żeliwne tarcze ze względu na ich doskonałą zdolność do absorpcji i rozpraszania ciepła. W rowerach kluczowa jest niska masa, dlatego tarcze są stalowe.
• Płyn hamulcowy: W samochodach standardem są płyny glikolowe (DOT 3, 4, 5.1), które są higroskopijne (pochłaniają wodę z otoczenia). W wielu hamulcach rowerowych stosuje się olej mineralny, który nie absorbuje wody, ale ma niższą temperaturę wrzenia.

Hamulce hydrauliczne a mechaniczne – które rozwiązanie jest lepsze?

Ta debata dotyczy głównie świata rowerowego. Różnica między hamulcem mechanicznym a hydraulicznym jest fundamentalna.

• Hamulce tarczowe mechaniczne: Siła z klamki jest przenoszona za pomocą stalowej linki, która porusza dźwignią przy zacisku. Są tańsze, łatwiejsze w serwisowaniu w warunkach polowych i kompatybilne z większością klamek. Ich wady to mniejsza siła hamowania, gorsza modulacja (trudniej precyzyjnie dozować siłę) i konieczność częstej regulacji naciągu linki.
• Hamulce tarczowe hydrauliczne: Oferują znacznie większą siłę hamowania przy mniejszym nacisku na klamkę. Modulacja jest fantastyczna, co pozwala na idealną kontrolę nad rowerem. Są systemem zamkniętym, więc praktycznie bezobsługowym (poza okresową wymianą płynu). Wady to wyższa cena i bardziej skomplikowany serwis, np. odpowietrzanie hamulców, które wymaga specjalnych narzędzi.

Z mojego doświadczenia wynika, że do jazdy rekreacyjnej hamulce mechaniczne mogą być wystarczające, ale każdy, kto myśli o jeździe w górach lub bardziej dynamicznej jeździe miejskiej, powinien zainwestować w układ hydrauliczny. Różnica w komforcie i bezpieczeństwie jest ogromna.

Specjalne rodzaje tarcz w samochodach: wentylowane, nacinane i nawiercane

W samochodach, zwłaszcza tych o wyższych osiągach, stosuje się zaawansowane typy tarcz, które mają za zadanie jeszcze lepiej radzić sobie z wysokimi temperaturami:

• Tarcze wentylowane: Zamiast litego kawałka metalu, składają się z dwóch cieńszych tarcz połączonych wewnętrznymi żeberkami. W trakcie jazdy powietrze przepływa przez te kanały, działając jak wentylator i skutecznie chłodząc tarczę od wewnątrz. To dziś standard na przedniej osi większości aut.
• Tarcze nawiercane: Posiadają otwory na swojej powierzchni. Pomagają one odprowadzać gazy i pył powstające między klockiem a tarczą, co poprawia skuteczność hamowania w początkowej fazie. Dodatkowo wspomagają chłodzenie.
• Tarcze nacinane: Mają specjalne rowki na powierzchni ciernej. Działają podobnie do otworów – czyszczą powierzchnię klocka ze spieczonej warstwy i odprowadzają wodę oraz zanieczyszczenia, poprawiając skuteczność hamowania na mokrej nawierzchni.

Najczęstsze problemy z hamulcami tarczowymi i ich diagnostyka

Sprawny układ hamulcowy jest fundamentem bezpieczeństwa. Warto wiedzieć, jakie sygnały mogą świadczyć o zbliżającej się awarii.

Dlaczego hamulce piszczą i jak sobie z tym poradzić?

Piszczenie to jeden z najczęstszych i najbardziej irytujących problemów. Dlaczego hamulce tarczowe piszczą? Przyczyn może być kilka:

• Zużycie klocków: Wiele klocków ma wbudowaną akustyczną blaszkę zużycia. Gdy okładzina jest na wyczerpaniu, blaszka zaczyna trzeć o tarczę, generując wysoki pisk – to sygnał, że czas na wizytę w warsztacie.
• Zanieczyszczenia: Pył, piasek czy drobne kamyki, które dostaną się między klocek a tarczę, mogą powodować piski.
• Korozja: Rdza na krawędziach tarczy po dłuższym postoju (zwłaszcza w wilgotnych warunkach) często powoduje piszczenie podczas pierwszych hamowań. Zazwyczaj ustępuje po kilku naciśnięciach pedału.
• Wibracje rezonansowe: Czasami określone połączenie materiału klocka i tarczy powoduje wibracje o wysokiej częstotliwości, słyszalne jako pisk. W praktyce pomaga zastosowanie specjalnych past antypiskowych na tylną część klocka lub wymiana klocków na model innej firmy.
• Zeszklenie klocków: W wyniku przegrzania powierzchnia cierna klocka może stać się twarda i gładka jak szkło, co drastycznie obniża skuteczność i powoduje piski.

Słaba siła hamowania – gdzie szukać przyczyny?

Jeśli czujesz, że musisz wciskać pedał hamulca znacznie mocniej niż zwykle, aby uzyskać ten sam efekt, nie ignoruj tego. Możliwe przyczyny to:

• Zapowietrzenie układu: Obecność pęcherzyków powietrza w płynie hamulcowym sprawia, że staje się on ściśliwy. Efektem jest „miękki”, gąbczasty pedał, który wpada głęboko, a siła hamowania jest znikoma. Konieczne jest odpowietrzanie hamulców.
• Zużyty lub stary płyn hamulcowy: Płyn hamulcowy (poza olejem mineralnym) wchłania wodę. Obniża to jego temperaturę wrzenia. Podczas intensywnego hamowania płyn może się zagotować, tworząc pęcherzyki pary – efekt jest taki sam jak przy zapowietrzeniu. Dlatego płyn należy wymieniać co ok. 2 lata.
• Zużyte klocki lub tarcze: Cienkie tarcze gorzej odprowadzają ciepło, a starte klocki mogą hamować metalową podstawą, co prowadzi do niemal całkowitej utraty siły hamowania i uszkodzenia tarczy.
• Zatłuszczenie powierzchni ciernych: W rowerach częstym problemem jest dostanie się oleju (np. ze smarowania łańcucha) na tarczę. W samochodach może to być wyciek płynu hamulcowego lub smaru z przegubu. Tłusta powierzchnia drastycznie zmniejsza tarcie.

Podstawy konserwacji, o których musisz pamiętać

Regularna dbałość o układ hamulcowy to inwestycja w bezpieczeństwo. Nie musisz być mechanikiem, aby kontrolować podstawowe rzeczy:

1. Kontroluj poziom płynu hamulcowego: Sprawdzaj co kilka miesięcy poziom płynu w zbiorniczku wyrównawczym pod maską samochodu. Jeśli jest go za mało, może to świadczyć o wycieku lub o zużyciu klocków (tłoczki wysuwają się dalej, „zabierając” płyn z układu).
2. Sprawdzaj wizualnie klocki i tarcze: Przy zmianie kół na sezonowe (lub po prostu od czasu do czasu) zajrzyj przez felgę na zacisk. Sprawdź, ile okładziny ciernej zostało na klockach. Obejrzyj powierzchnię tarczy – czy nie ma głębokich rowków, pęknięć lub wyraźnego „ranta” na krawędzi.
3. Słuchaj swojego pojazdu: Wszelkie nietypowe dźwięki podczas hamowania – piski, zgrzyty, tarcie – powinny być sygnałem do kontroli.
4. Reaguj na zmiany w działaniu: Jeśli pedał hamulca staje się zbyt miękki, zbyt twardy lub pojawiają się wibracje na kierownicy podczas hamowania, nie zwlekaj z wizytą u specjalisty.

Zrozumienie, jak działa hamulec tarczowy, pozwala nie tylko docenić tę technologię, ale także świadomiej dbać o jeden z najważniejszych systemów w Twoim pojeździe. Pamiętaj, że od jego sprawności zależy bezpieczeństwo Twoje i innych uczestników ruchu. Regularna kontrola i szybka reakcja na niepokojące objawy to najlepszy sposób, by zawsze móc na nim polegać.
