Jak działa ABS w samochodzie? Kompletny przewodnik dla kierowców

* System ABS (Anti-Lock Braking System) zapobiega blokowaniu się kół podczas gwałtownego hamowania.
* Jego głównym celem jest zachowanie sterowności pojazdu, co pozwala na ominięcie przeszkody.
* Działanie ABS objawia się charakterystycznym pulsowaniem pedału hamulca – to normalny i pożądany objaw.
* Podczas hamowania awaryjnego z ABS należy wcisnąć pedał hamulca z całej siły i nie puszczać go aż do zatrzymania.
* System składa się z trzech kluczowych elementów: czujników prędkości kół, sterownika ECU i modulatora ciśnienia.
* Na luźnych nawierzchniach (śnieg, szuter) ABS może nieznacznie wydłużyć drogę hamowania, ale wciąż zapewnia kontrolę nad pojazdem.
* Świecąca kontrolka ABS na desce rozdzielczej sygnalizuje awarię systemu i konieczność wizyty w serwisie.

System ABS to jeden z najważniejszych wynalazków w dziedzinie bezpieczeństwa czynnego w motoryzacji. Choć dziś jest standardem w każdym nowym samochodzie, wielu kierowców wciąż nie do końca rozumie, jak działa, co oznaczają odczuwalne wibracje pod stopą i jak w pełni wykorzystać jego potencjał w krytycznej sytuacji na drodze. Ten przewodnik rozwieje wszystkie Twoje wątpliwości.

• Jakie są główne elementy systemu ABS?
• Główne elementy to czujniki prędkości obrotowej przy każdym kole, elektroniczna jednostka sterująca (ECU) oraz modulator ciśnienia hydraulicznego z zaworami i pompą.
• Co oznacza pulsujący pedał hamulca?
• Pulsowanie pedału hamulca jest normalnym objawem działania systemu ABS. Oznacza to, że modulator ciśnienia bardzo szybko (nawet kilkanaście razy na sekundę) zmniejsza i zwiększa ciśnienie w układzie hamulcowym, aby zapobiec zablokowaniu kół.
• Czy z ABS trzeba hamować inaczej?
• Tak. W sytuacji awaryjnej należy wcisnąć pedał hamulca mocno i zdecydowanie, trzymając go wciśniętym do samego końca. Nie należy „pompować” hamulcem, jak uczono w przypadku aut bez ABS.
• Czy ABS zawsze skraca drogę hamowania?
• Na przyczepnych nawierzchniach (suchy, mokry asfalt) ABS zazwyczaj skraca drogę hamowania. Jednak na nawierzchniach luźnych, jak głęboki śnieg czy szuter, droga hamowania może się nieznacznie wydłużyć. Najważniejszą zaletą pozostaje jednak zachowanie sterowności.
• Co zrobić, gdy zapali się kontrolka ABS?
• Świecąca kontrolka ABS oznacza usterkę systemu. Hamulce podstawowe będą działać, ale funkcja zapobiegania blokowaniu kół jest wyłączona. Należy jak najszybciej udać się do serwisu w celu diagnozy i naprawy.
• Jak działa ABS na lodzie?
• Na lodzie ABS pomaga utrzymać sterowność pojazdu podczas hamowania, co jest kluczowe. Nie jest jednak w stanie pokonać praw fizyki – droga hamowania na oblodzonej nawierzchni zawsze będzie bardzo długa, dlatego kluczowe jest dostosowanie prędkości do warunków.
• Czy ABS działa w zakręcie?
• Tak, system ABS działa również podczas hamowania w zakręcie, pomagając zapobiec poślizgowi wynikającemu z zablokowania kół i utrzymać tor jazdy.

Czym jest system ABS i dlaczego stał się standardem w motoryzacji?

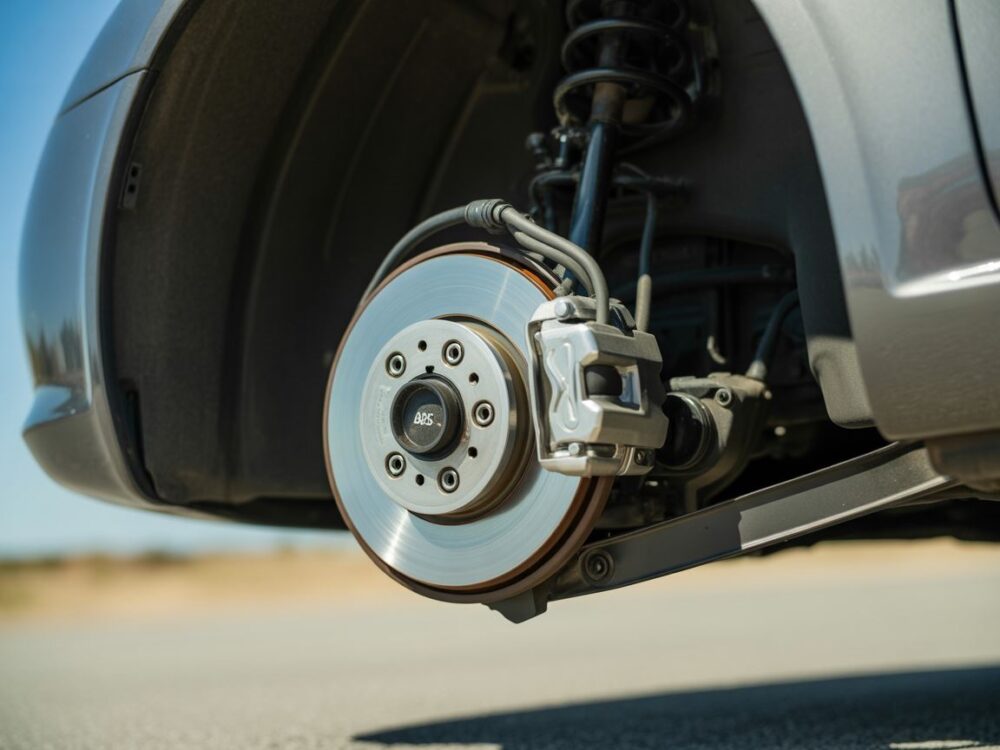

ABS, czyli Anti-Lock Braking System, to elektroniczny system bezpieczeństwa czynnego, którego zadaniem jest zapobieganie blokowaniu się kół pojazdu w trakcie gwałtownego hamowania. Wyobraź sobie sytuację: jedziesz z dużą prędkością i nagle na drogę wybiega pieszy. Twoim odruchem jest wciśnięcie hamulca do oporu. W samochodzie bez ABS koła natychmiast przestają się obracać, a auto wpada w niekontrolowany poślizg. Mimo skręcania kierownicą, pojazd sunie prosto, a Ty tracisz jakąkolwiek możliwość ominięcia przeszkody.

System ABS rozwiązuje ten problem. Zamiast pozwolić kołom na całkowite zablokowanie, utrzymuje je na granicy poślizgu. Dzięki temu opony zachowują przyczepność, a Ty – co kluczowe – zachowujesz sterowność. Możesz hamować z pełną siłą i jednocześnie skręcić kierownicą, by ominąć niebezpieczeństwo.

Początki technologii ABS sięgają lat 20. XX wieku, kiedy to testowano pierwsze rozwiązania w lotnictwie. Jednak dopiero rewolucja cyfrowa w latach 70. pozwoliła firmom takim jak Bosch na stworzenie w pełni funkcjonalnego, elektronicznego systemu dla samochodów osobowych. Ze względu na jego ogromny wpływ na poprawę bezpieczeństwa, od 2004 roku stał się on obowiązkowym wyposażeniem każdego nowego samochodu sprzedawanego na terenie Unii Europejskiej.

Anatomia systemu ABS: poznaj jego kluczowe elementy

Aby zrozumieć, jak działa ABS w samochodzie, musimy poznać jego budowę. System ten jest inteligentnym pośrednikiem między Twoją nogą na pedale hamulca a klockami hamulcowymi przy kołach. Składa się z trzech fundamentalnych komponentów, które współpracują ze sobą z prędkością błyskawicy.

Czujniki prędkości obrotowej kół: oczy systemu

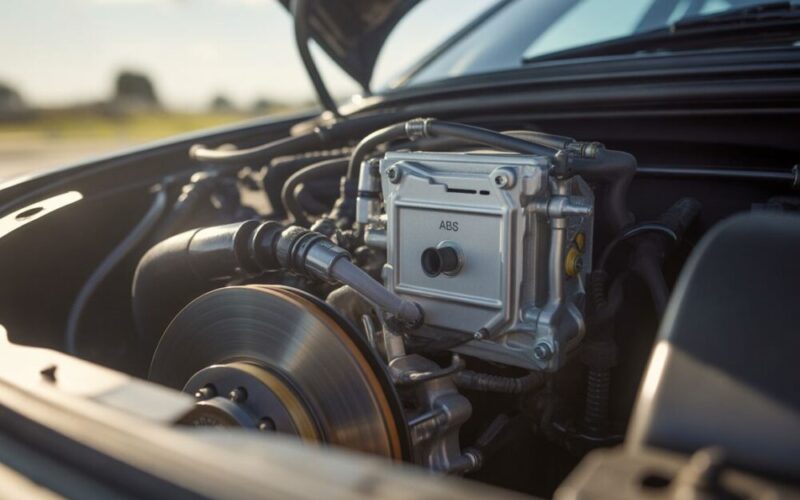

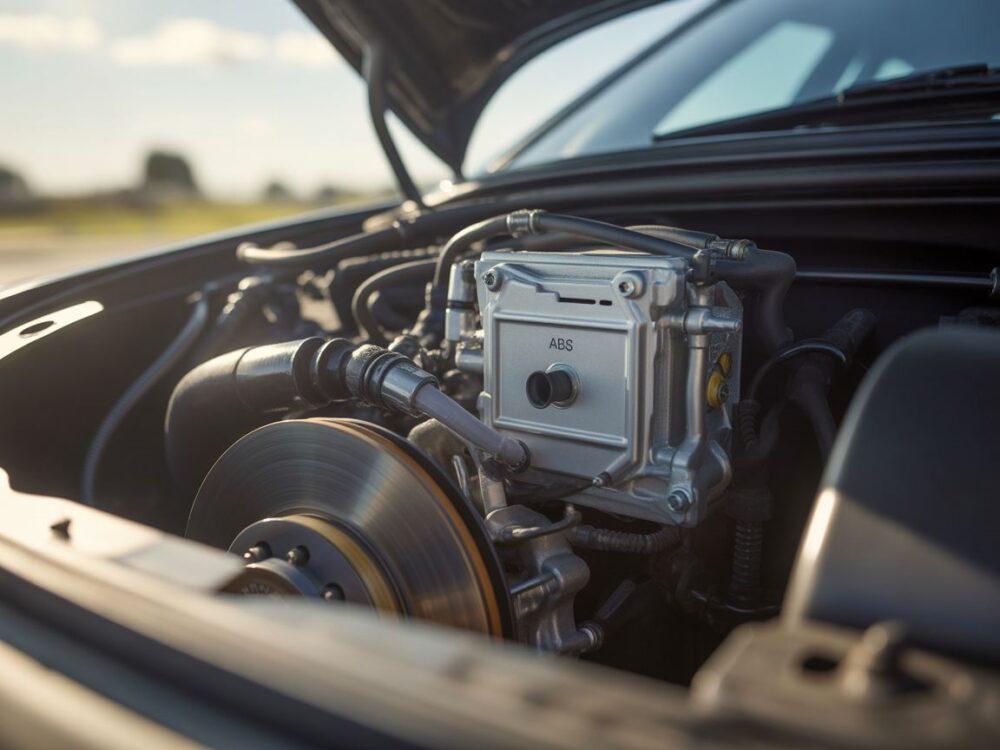

Przy każdym kole zamontowany jest niewielki, ale niezwykle ważny czujnik prędkości obrotowej. Najczęściej są to czujniki indukcyjne lub magnetorezystancyjne (tzw. czujniki Halla). Ich zadanie jest proste: nieustannie mierzyć, z jaką prędkością obraca się każde z kół. Informacje te, w formie sygnałów elektrycznych, są przesyłane w czasie rzeczywistym do centralnego komputera. Można je porównać do oczu systemu, które bez przerwy obserwują zachowanie kół.

Elektroniczna jednostka sterująca (ECU): mózg operacji

Elektroniczna jednostka sterująca (ECU), często nazywana po prostu sterownikiem, to mózg całego układu. Odbiera ona dane ze wszystkich czterech czujników i porównuje je ze sobą oraz z ogólną prędkością pojazdu. ECU jest zaprogramowane za pomocą zaawansowanych algorytmów, które potrafią błyskawicznie wykryć anomalię – czyli moment, w którym jedno lub więcej kół zaczyna gwałtownie zwalniać w stosunku do pozostałych. Taka sytuacja to sygnał, że koło jest na granicy zablokowania. Gdy tylko ECU zidentyfikuje takie zagrożenie, natychmiast wysyła polecenie do kolejnego elementu układanki.

Modulator ciśnienia hydraulicznego: serce układu

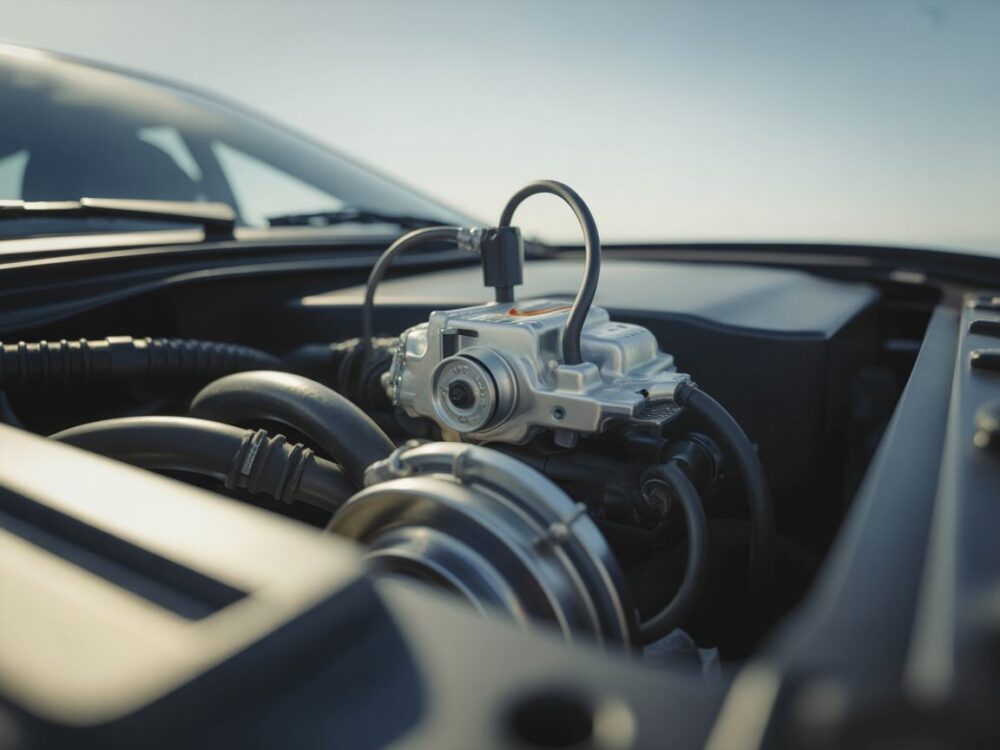

Modulator ciśnienia to wykonawczy element systemu, jego serce i mięśnie. Jest to złożony blok hydrauliczny, wpięty w układ hamulcowy między pompą hamulcową a hamulcami przy kołach. Składa się z zestawu elektrozaworów oraz pompy elektrycznej. Gdy modulator otrzymuje sygnał z ECU, rozpoczyna precyzyjną grę ciśnieniem płynu hamulcowego, działając niezależnie dla każdego koła (w nowoczesnych systemach 4-kanałowych).

Jego działanie można podzielić na trzy fazy, które powtarzają się cyklicznie nawet kilkanaście razy na sekundę:
1. Utrzymanie ciśnienia: Zawór odcina dopływ dalszego ciśnienia z pompy hamulcowej, utrzymując je na stałym poziomie.
2. Redukcja ciśnienia: Zawór upustowy otwiera się, pozwalając na chwilowe obniżenie ciśnienia w danym obwodzie hamulcowym. To właśnie ten moment „odpuszcza” hamulec i pozwala kołu znów zacząć się obracać.
3. Wzrost ciśnienia: Zawory zamykają się i otwierają w taki sposób, aby ciśnienie ponownie wzrosło, znów hamując koło.

Cały ten cykl dzieje się w ułamkach sekund, a jego efektem jest utrzymanie koła w optymalnym zakresie poślizgu, co zapewnia maksymalną siłę hamowania przy jednoczesnym zachowaniu sterowności.

Jak ABS działa w praktyce? Sekunda po sekundzie

Aby lepiej zwizualizować działanie systemu, prześledźmy scenariusz hamowania awaryjnego krok po kroku:

1. 0.00 sekundy: Zauważasz przeszkodę. Twoja noga ląduje na pedale hamulca, wciskając go z maksymalną siłą. Ciśnienie w układzie hamulcowym gwałtownie rośnie.
2. 0.05 sekundy: Klocki hamulcowe zaciskają się na tarczach. Koła zaczynają gwałtownie zwalniać. Czujniki prędkości natychmiast rejestrują tę zmianę.
3. 0.10 sekundy: ECU analizuje dane. Stwierdza, że lewe przednie koło zwalnia znacznie szybciej niż pozostałe i za chwilę się zablokuje. Wysyła sygnał do modulatora.
4. 0.12 sekundy: Modulator błyskawicznie redukuje ciśnienie w obwodzie hamulcowym lewego przedniego koła. Klocek na chwilę „odpuszcza” tarczę.
5. 0.15 sekundy: Lewe przednie koło odzyskuje przyczepność i znów zaczyna się obracać z prędkością zbliżoną do pozostałych. ECU natychmiast to rejestruje.
6. 0.17 sekundy: Modulator ponownie zwiększa ciśnienie, aby kontynuować hamowanie z maksymalną siłą.
7. Od 0.17 sekundy do zatrzymania: Proces ten powtarza się cyklicznie od 15 do 20 razy na sekundę dla każdego koła, które zbliża się do granicy poślizgu. W praktyce oznacza to, że system nieustannie żongluje ciśnieniem, aby utrzymać Cię na bezpiecznym kursie.

To normalne! Dlaczego pedał hamulca pulsuje podczas działania ABS?

Jednym z najbardziej charakterystycznych i czasem niepokojących dla niedoświadczonych kierowców objawów działania ABS jest co oznacza pulsujący pedał hamulca. Kiedy system się aktywuje, pod stopą czuć wyraźne, szybkie drgania, a z okolic kół może dochodzić terkoczący dźwięk.

Pamiętaj: to całkowicie normalne i pożądane zjawisko! To fizyczny efekt pracy modulatora ciśnienia. Gwałtowne zmiany ciśnienia w układzie hydraulicznym, które następują wielokrotnie w ciągu sekundy, przenoszą się na pompę hamulcową i dalej na pedał hamulca. To Twój bezpośredni sygnał, że ABS właśnie wkroczył do akcji i ratuje sytuację. Najgorsze, co możesz wtedy zrobić, to ze strachu zdjąć nogę z hamulca.

Jak prawidłowo hamować z systemem ABS? Kluczowe zasady

Wiedza o tym, jak działa system, jest bezużyteczna, jeśli nie potrafimy z niej skorzystać. Prawidłowa technika hamowania w samochodzie z ABS jest inna niż w starych pojazdach i warto ją sobie dobrze utrwalić.

Technika hamowania awaryjnego na prostej drodze

W sytuacji zagrożenia na drodze liczy się każda sekunda. Prawidłowa reakcja w aucie z ABS opiera się na amerykańskiej zasadzie „Stomp and Steer” (Wdepnij i Kieruj):

1. Wdepnij (Stomp): Wciśnij pedał hamulca tak mocno i szybko, jak tylko potrafisz. Użyj całej siły, nie obawiając się, że coś uszkodzisz. Twoim celem jest jak najszybsze aktywowanie systemu.
2. Trzymaj: Nie puszczaj pedału hamulca, nawet gdy poczujesz pulsowanie i usłyszysz dziwne dźwięki. Trzymaj go wciśniętym do podłogi aż do pełnego zatrzymania pojazdu lub ominięcia przeszkody.
3. Kieruj (Steer): Największą zaletą ABS jest to, że zachowujesz sterowność. Skup wzrok na drodze ucieczki – tam, gdzie chcesz pojechać, a nie na przeszkodzie. Płynnym, ale zdecydowanym ruchem kierownicy omiń zagrożenie, cały czas hamując z pełną siłą.

Czy należy „pompować” hamulcem jak w starych autach?

Absolutnie nie! To jeden z najgroźniejszych mitów i nawyków przenoszonych z czasów, gdy auta nie miały ABS. Hamowanie pulsacyjne w starych samochodach było próbą ręcznego naśladowania tego, co ABS robi automatycznie, ale z nieporównywalnie mniejszą precyzją i częstotliwością.

W samochodzie wyposażonym w ABS „pompowanie” pedałem hamulca jest skrajnie nieefektywne. Za każdym razem, gdy puszczasz pedał, przerywasz proces hamowania i wydłużasz drogę potrzebną do zatrzymania. Pozwól systemowi działać – on zrobi to znacznie lepiej i szybciej niż jakikolwiek człowiek.

Świecąca kontrolka ABS – co oznacza i jak reagować?

Na desce rozdzielczej Twojego samochodu znajduje się pomarańczowa lub żółta kontrolka z napisem „ABS”. Jej chwilowe zapalenie się podczas uruchamiania silnika jest normalne – to element autotestu systemu. Jeśli jednak kontrolka zapali się i nie gaśnie podczas jazdy, oznacza to problem.

Świecąca kontrolka ABS przyczyny może mieć różne, od awarii jednego z czujników prędkości kół, przez problemy z okablowaniem, aż po usterkę sterownika lub modulatora ciśnienia. Co to oznacza dla Ciebie jako kierowcy?

• System ABS jest nieaktywny: Funkcja zapobiegania blokowaniu kół nie działa. W razie gwałtownego hamowania koła mogą się zablokować, tak jak w aucie bez ABS.
• Podstawowy układ hamulcowy wciąż działa: Nadal możesz hamować, ale musisz być gotowy na ewentualny poślizg i utratę sterowności.
• Należy unikać gwałtownych manewrów: Prowadź ostrożniej, zachowuj większy odstęp od innych pojazdów i unikaj gwałtownego hamowania.
• Konieczna jest wizyta w serwisie: Nie ignoruj tej kontrolki. Umów się do mechanika na diagnostykę komputerową, która precyzyjnie wskaże źródło problemu.

Kiedy ABS skraca drogę hamowania, a kiedy może ją wydłużyć?

Panuje powszechne przekonanie, że ABS zawsze skraca drogę hamowania. Choć często jest to prawda, istnieją sytuacje, w których jego działanie może przynieść odwrotny skutek. Kluczem jest zrozumienie, jak system radzi sobie na różnych nawierzchniach.

ABS na suchej i mokrej nawierzchni

Na asfalcie, zarówno suchym, jak i mokrym, ABS pokazuje swoją największą siłę. Utrzymując koła na granicy poślizgu, pozwala oponom na wygenerowanie maksymalnej siły tarcia. W tych warunkach droga hamowania jest zazwyczaj krótsza niż w przypadku zablokowanych kół, które zaczynają się ślizgać po nawierzchni. A co najważniejsze – zachowujesz bezcenną możliwość ominięcia przeszkody.

Działanie ABS na śniegu, lodzie i szutrze

Tutaj sytuacja staje się bardziej skomplikowana.

• Jak hamować z absem na lodzie: Na lodzie przyczepność jest minimalna. ABS nie jest w stanie jej zwiększyć, ale zapobiegając blokowaniu kół, daje Ci szansę na utrzymanie kontroli nad pojazdem. Droga hamowania będzie bardzo długa, ale przynajmniej będziesz w stanie korygować tor jazdy kierownicą.
• Śnieg i szuter: Na luźnych nawierzchniach (głęboki, kopny śnieg, żwir, piasek) zablokowane koło działa jak pług – zagarnia przed sobą klin materiału, który pomaga w wytracaniu prędkości. System ABS, zapobiegając blokowaniu, uniemożliwia powstanie tego klina. W rezultacie droga hamowania może być nieco dłuższa niż w aucie bez ABS. Jednakże, producenci samochodów, zwłaszcza terenowych, często programują specjalne tryby off-road dla ABS, które pozwalają na chwilowe, kontrolowane blokowanie kół, aby wykorzystać ten efekt. Mimo wszystko, w większości drogowych scenariuszy, korzyść w postaci zachowania sterowności przeważa nad minimalnie dłuższą drogą hamowania.

ABS to nie wszystko: jak współpracuje z ESP i ASR?

System ABS był technologiczną rewolucją, która otworzyła drzwi dla kolejnych, jeszcze bardziej zaawansowanych systemów bezpieczeństwa. Jego czujniki prędkości kół stały się fundamentem dla:

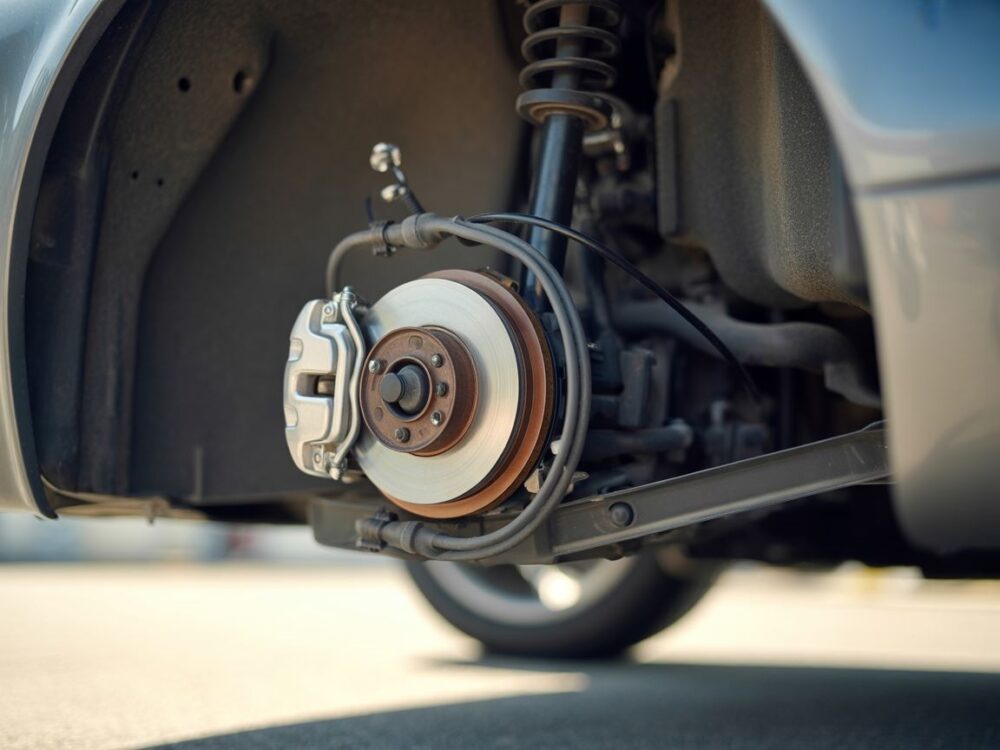

• ASR (Acceleration Slip Regulation) / TCS (Traction Control System): System kontroli trakcji, który zapobiega buksowaniu kół podczas przyspieszania. Wykorzystuje te same czujniki co ABS, aby wykryć, że jedno z kół napędowych obraca się zbyt szybko, a następnie przyhamowuje je lub ogranicza moc silnika.
• ESP (Electronic Stability Program) / ESC (Electronic Stability Control): Elektroniczny program stabilizacji toru jazdy. To jeszcze bardziej zaawansowany system, który oprócz czujników prędkości kół wykorzystuje dane z czujnika skrętu kierownicy i czujników przyspieszenia bocznego. Gdy wykryje początek poślizgu (nadsterowności lub podsterowności), potrafi samodzielnie przyhamować jedno lub więcej kół, aby sprowadzić auto z powrotem na właściwy tor jazdy.

Wszystkie te systemy tworzą zintegrowaną sieć bezpieczeństwa, w której ABS odgrywa rolę podstawowego, ale absolutnie kluczowego elementu.

Dzięki zrozumieniu, jak działa ABS, możesz stać się bardziej świadomym i bezpieczniejszym kierowcą. Pamiętaj, że technologia jest po to, by Ci pomagać, ale nigdy nie zastąpi zdrowego rozsądku, przewidywania i dostosowania prędkości do warunków panujących na drodze. Traktuj pulsowanie pedału hamulca nie jako powód do niepokoju, ale jako potwierdzenie, że Twój samochód aktywnie dba o Twoje bezpieczeństwo.
